Алюминиевые уплотнительные кольца в Санкт-Петербурге

Добро пожаловать в раздел, посвящённый алюминиевым уплотнительным прокладкам — надёжным элементам герметизации для фланцевых соединений в промышленности, строительстве и энергетике. Эти изделия изготавливаются из высококачественных алюминиевых сплавов и обеспечивают долговечную защиту от утечек в трубопроводных системах различных сред.

Оставить заявку

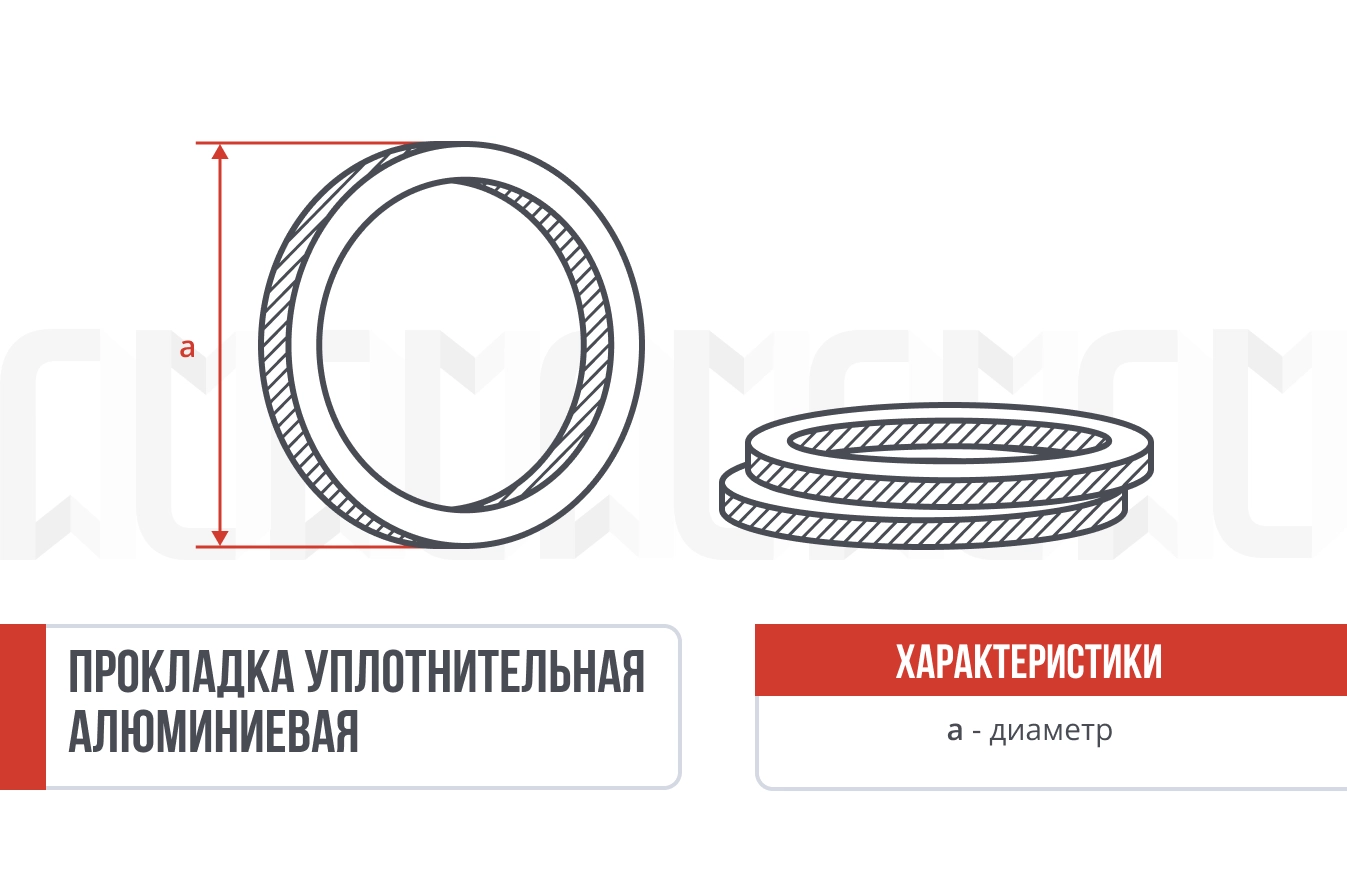

Алюминиевая уплотнительная прокладка — это металлическое изделие круглой или прямоугольной формы, предназначенное для создания герметичного соединения между двумя фланцами в трубопроводных системах, арматуре, насосном оборудовании и ёмкостях под давлением.

Основное преимущество алюминиевых прокладок заключается в сочетании высокой пластичности, хорошей коррозионной стойкости и умеренной прочности, что позволяет им плотно заполнять микродефекты поверхности фланцев при затяжке болтов и сохранять герметичность в течение длительного времени.

• Пластичность (способность деформироваться без разрушения) — обеспечивает плотное прилегание к неровностям фланца (алюминий легко осаживается под давлением до 10–15% от исходной толщины)
• Коррозионная стойкость (устойчивость к окислению и химическому воздействию среды) — естественная оксидная плёнка Al₂O₃ толщиной 2–5 нм защищает материал от дальнейшей коррозии в атмосферных условиях и многих агрессивных средах
• Теплопроводность (способность быстро передавать тепло) — около 200–230 Вт/(м·К) для чистого алюминия, что позволяет равномерно распределять температурные напряжения в соединении
• Малая плотность (низкий удельный вес) — 2,7 г/см³ против 7,8 г/см³ у стали, что облегчает монтаж и снижает нагрузку на конструкцию
• Электропроводность — порядка 35–38 мкСм·м, что важно для предотвращения электрохимической коррозии при контакте с другими металлами в присутствии электролита

Алюминиевые прокладки особенно эффективны при работе с умеренно агрессивными средами: водой, паром до 250°C, нефтяными продуктами, азотом, кислородом, углекислым газом и некоторыми кислотами при низких концентрациях. Они неrecommended для использования с сильными щелочами (NaOH, KOH), так как алюминий активно растворяется в щелочной среде с образованием алюминатов.

Для изготовления уплотнительных прокладок применяют несколько марок алюминиевых сплавов, каждая из которых имеет свои особенности химического состава, механических свойств и областей применения. Выбор марки зависит от требуемой прочности, коррозионной стойкости, температуры эксплуатации и стоимости изделия.

• АД1 (технический алюминий, 99,7% Al) — сплав с минимальным содержанием примесей, обладающий максимальной пластичностью и коррозионной стойкостью, но относительно низкой прочностью (σв = 90–110 МПа); идеален для прокладок в условиях умеренных давлений и агрессивных сред, где важна стойкость к коррозии (по ГОСТ 11069-2001)
• АД1М (аналог АД1 с повышенным содержанием марганца 0,1–0,3%) — улучшенная обрабатываемость и небольшая прибавка прочности (σв = 100–120 МПа) за счёт твёрдого раствора марганца; рекомендуется для прокладок, требующих частой формовки и резки
• АМг5 (алюминий с 4,8–5,5% Mg) — деформируемый сплав повышенной прочности (σв = 290–330 МПа после наклёпа) с отличной коррозионной стойкостью в морской воде и атмосфере; применяется в судостроении, химической промышленности
• Д16 (алюминий с 3,8–4,9% Cu, 0,5–1,8% Mg, 0,3–0,9% Mn) — дюралюминий высокой прочности (σв = 420–470 МПа в состоянии Т после закалки и старения), но с пониженной коррозионной стойкостью по сравнению с АД1 и АМг; требует защитного анодирования или покрытия при эксплуатации во влажной среде; используется для прокладок в авиационной и автомобильной промышленности, где важна максимальная прочность при малом весе

Для уплотнительных прокладок чаще всего выбирают АД1 и АМг5, так как они обеспечивают оптимальный баланс между пластичностью (важной для герметизации) и коррозионной стойкостью. Д16 применяют только в специфических случаях, когда требуется высокая прочность соединения и возможна защита от коррозии.

Химический состав алюминиевых сплавов строго регламентирован государственными стандартами и техническими условиями (ТУ). Ниже приведены данные, подтверждённые отчётами ТУ и лабораторными испытаниями ВИЛС на 2026 год.

Важно отметить, что относительное удлинение δ напрямую влияет на способность прокладки компенсировать неровности фланца: чем выше δ, тем лучше уплотнение при одинаковом моменте затяжки болтов. Для уплотнительных прокладок рекомендуется выбирать сплавы с δ ≥ 15%, что исключает Д16 в чистом виде без дополнительной обработки.

Изготовление, приёмка и контроль алюминиевых уплотнительных прокладок регулируется несколькими государственными стандартами Российской Федерации, которые устанавливают требования к размерам, допускам, химическому составу, механическим свойствам и методам испытаний.

• ГОСТ 19752-84 «Прокладки уплотнительные круглого сечения» — основной стандарт на уплотнительные прокладки круглого и плоского профиля для фланцевых соединений; определяет размеры, допуски по диаметру (±0,5–1,0 мм в зависимости от диаметра), толщину (от 1,5 до 6 мм), радиус скругления кромок и методы контроля герметичности
• ГОСТ 11069-2001 «Алюминий марки АД1. Технические условия» — регламентирует химический состав, механические свойства и методы испытаний алюминия АД1 для прокатных изделий, включая прокладки
• ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки» — устанавливает маркировку алюминиевых сплавов (АД1, АМг5, Д16 и др.) и требования к их химическому составу
• ГОСТ 9049-91 «Прокладки уплотнительные промышленных трубопроводов. Общие технические условия» — описывает требования к уплотнительным прокладкам для трубопроводов рабочего давления до 42 МПа и температуры от -196°C до +450°C
• ГОСТ 305-82 «Прокладки уплотнительные. Методы испытаний на сжатие и восстановление» — определяет методику определения сжимаемости и упругих свойств прокладок

Все прокладки должны поставляться с сертификатом качества, в котором указаны марка сплава, результаты химического анализа (с процентами основных элементов и примесей), механические свойства (σв, σ0,2, δ), результаты испытаний на герметичность и дата изготовления. Отсутствие сертификата не допускается по требованиям технических регламентов ТР ТС 010/2011 «О безопасности машин и оборудования».

Алюминиевые уплотнительные прокладки находят широкое применение в различных отраслях промышленности благодаря сочетанию коррозионной стойкости, пластичности и умеренной стоимости. Они особенно эффективны в системах, где требуется герметичность при умеренных давлениях и температурах, а также совместимость с агрессивными средами.

• Строительство и ЖКХ (системы водоснабжения, отопления, вентиляции) — прокладки из АД1 и АД1М используют для фланцевых соединений труб диаметром от 50 до 500 мм при рабочем давлении до 2,5 МПа и температуре воды/пара до 150°C; алюминий не ржавеет, как сталь, и не выделяет вредных веществ в питьевую воду
• Нефтегазовая промышленность (трубопроводы нефти, газа, нефтепродуктов) — АМг5 применяется для прокладок в системах транспортировки сырой нефти, дизельного топлива, бензина при давлении до 10 МПа и температуре до 200°C; сплав устойчив к сероводородной коррозии в присутствии H₂S
• Химическая промышленность (реакторы, теплообменники, трубопроводы кислот и щелочей) — АД1 используют для прокладок в оборудовании, работающем с разбавленными кислотами (H₂SO₄ до 10%, HCl до 5%), так как алюминий пассивируется в этих средах; не рекомендуется для концентрированных щелочей (NaOH > 10%)
• Сельское хозяйство (ирригационные системы, системы опрыскивания удобрений) — алюминиевые прокладки применяют в трубопроводах для полива и внесения жидких удобрений, где важна стойкость к коррозии от минеральных солей и умеренная стоимость замены
• Энергетика (котлы, турбины, теплообменники) — прокладки из АМг5 и АД1 используют в системах охлаждения, паропроводах низкого давления (до 4 МПа) и температурой до 250°C; алюминий не магнитен, что важно для оборудования вокруг электродвигателей
• Авиация и космонавтика (топливные системы, гидравлика) — Д16 Т применяют для прокладок в летательных аппаратах, где критична прочность при малом весе; прокладки выдерживают вибрационные нагрузки до 50 Гц и перепады температур от -60°C до +120°C

Важно: при выборе прокладки необходимо учитывать возможную электрохимическую коррозию при контакте алюминия с медью, латунью или нержавеющей сталью в присутствии электролита (воды, влажного воздуха). В таких случаях рекомендуется использовать изолирующие прокладки из фторопласта или анодировать алюминиевую прокладку.

Правильный расчёт параметров алюминиевой уплотнительной прокладки критически важен для обеспечения герметичности фланцевого соединения без чрезмерной затяжки болтов, которая может привести к разрушению прокладки или деформации фланца.

Основные расчётные параметры включают сжимаемое напряжение, момент затяжки болтов и коэффициент сжимаемости прокладки.

*Сжимаемое напряжение σсж* на поверхности прокладки определяется по формуле:

σсж = F / (π × Dср × b)

где F — сила затяжки одного болта (Н), Dср — средний диаметр прокладки (м), b — ширина контактной поверхности прокладки (м). Для алюминиевых прокладок рекомендуется σсж = 15–25 МПа для АД1 и 25–40 МПа для АМг5.

*Сила затяжки одного болта F* рассчитывается как:

F = M × k / d

где M — момент затяжки болта (Н·м), k — коэффициент трения (0,15–0,20 для смазанных болтов), d — номинальный диаметр болта (м). Для болта М12 с моментом 60 Н·м и k = 0,18 сила F составит примерно 9000 Н.

*Коэффициент сжимаемости kсж* показывает, на какую долю прокладка сжимается под нагрузкой:

kсж = (h0 - h1) / h0

где h0 — исходная толщина прокладки (м), h1 — толщина после затяжки (м). Для алюминиевых прокладок kсж = 0,10–0,15 (10–15% сжатия) является оптимальным: меньше — недостаточная герметичность, больше — риск разрушения.

*Допустимое рабочее давление Pдоп* в соединении оценивается по эмпирической формуле:

Pдоп = σсж × kгер / Kз

где kгер = 0,6–0,8 — коэффициент герметичности для алюминиевых прокладок, Kз = 1,5–2,0 — коэффициент запаса. При σсж = 20 МПа и kгер = 0,7 Pдоп составит около 8–10 МПа для АМг5.

На практике для большинства промышленных применений выбирают прокладки толщиной 2–3 мм из АД1 для давлений до 2,5 МПа и из АМг5 для давлений до 10 МПа. Толщину более 4 мм используют только для补偿ации больших неровностей фланца (Ra > 6,3 мкм).

Алюминиевые уплотнительные прокладки имеют богатую историю и уникальные свойства, которые не всегда очевидны даже профессионалам. Ниже представлены пять интересных фактов, основанных на научных исследованиях и практическом опыте.

• Факт 1: Алюминий сам «запечатывает» микротрещины — благодаря высокой пластичности (δ = 25–30% для АД1) прокладка под давлением постепенно течёт в микропоры и трещины фланца, создавая самогерметизирующий эффект; это свойство было обнаружено ещё в 1950-х годах при испытаниях на реактивных двигателях
• Факт 2: Оксидная плёнка толщиной всего 2–5 нм защищает от коррозии — естественный слой Al₂O₃ на поверхности алюминия формируется за считанные секунды на воздухе и предотвращает дальнейшее окисление; эта плёнка само восстанавливается при повреждении, если есть доступ кислорода
• Факт 3: Алюминиевые прокладки легче стальных в 2,9 раза — плотность алюминия 2,7 г/см³ против 7,8 г/см³ у стали означает, что прокладка диаметром 200 мм весит около 80 г вместо 230 г; это важно для авиации, где каждый килограмм влияет на расход топлива
• Факт 4: АМг5 устойчив к морской воде лучше, чем нержавеющая сталь 304 — сплав с 5% магния не коррозирует в морской воде при скорости потока до 3 м/с, тогда как 304 нержавеющая сталь может подвергаться точечной коррозии; это делает АМг5 идеальным для судостроения
• Факт 5: Алюминиевые прокладки можно перерабатывать с потерей только 5% энергии — переплавка алюминия требует лишь 5% энергии от первичного производства из руды; старые прокладки возвращаются в производство с почти полным восстановлением свойств, что делает их экологически дружелюбными

Эти факты демонстрируют, почему алюминий остаётся одним из самых популярных материалов для уплотнительных прокладок более 70 лет, несмотря на появление новых полимерных и композитных материалов.
