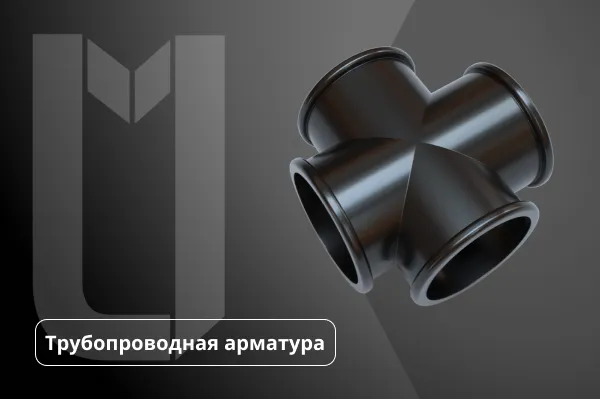

Чугунные крестовины: конструкция и технические параметры
Чугунные крестовины представляют собой важные элементы трубопроводных систем, предназначенные для разветвления потоков рабочей среды в четырех направлениях. Согласно ГОСТ 5525-88, эти изделия производятся из серого (СЧ20) или высокопрочного чугуна (ВЧ50) методом литья с последующей механической обработкой. Конструктивно различают равнопроходные крестовины (все патрубки одинакового диаметра) и переходные (с разными диаметрами ответвлений). Основные технические характеристики включают диаметры от 50 до 1000 мм, рабочее давление до 1.6 МПа и температурный диапазон от -40°C до +300°C.
Чугунные крестовины обладают высокой коррозионной стойкостью и способностью выдерживать гидравлические удары, что делает их незаменимыми в системах водоснабжения и канализации. Все изделия проходят обязательный контроль качества, включающий проверку геометрических параметров, механических свойств и гидравлические испытания на герметичность. Особенностью чугунных крестовин является их долговечность - срок службы в обычных условиях достигает 40-50 лет.
- Механическая прочность (предел прочности 200-500 МПа в зависимости от марки чугуна)
- Герметичность соединений (класс герметичности А по ГОСТ 9544-2015)
- Устойчивость к абразивному износу (идеально для транспортировки суспензий)
- Термостойкость (сохранение рабочих характеристик при температурных перепадах)
- Экономичность (низкая стоимость по сравнению со стальными аналогами)
Классификация и технические характеристики
Чугунные крестовины классифицируются по нескольким ключевым параметрам: типу соединения, материалу изготовления, конструктивному исполнению и области применения. Наиболее распространены фланцевые крестовины по ГОСТ 12815-80 и раструбные по ГОСТ 5525-88. В зависимости от условий эксплуатации могут применяться крестовины с дополнительным защитным покрытием (эпоксидным, резиновым или битумным). Особое внимание при выборе уделяется типу уплотнения - резиновые кольца для раструбных соединений или паронитовые прокладки для фланцевых.
Технические параметры чугунных крестовин по ГОСТ 5525-88
| Параметр | СЧ20 | ВЧ50 | Метод контроля |
|---|---|---|---|
| Предел прочности, МПа | 200 | 500 | ГОСТ 27208-87 |
| Гидравлическое давление, МПа | 2.4 | 3.0 | ГОСТ 356-80 |
| Твердость по Бринеллю, HB | 170-240 | 160-210 | ГОСТ 9012-59 |
Для расчета гидравлического сопротивления чугунной крестовины используется формула:
ΔP = ξ × (ρ × v²) / 2
где:
ΔP - потери давления (Па)
ξ - коэффициент местного сопротивления (1.5 для равнопроходных крестовин)
ρ - плотность среды (кг/м³)
v - скорость потока (м/с)
Области применения и монтажные особенности
Чугунные крестовины находят широкое применение в различных отраслях промышленности и коммунального хозяйства благодаря своей надежности и долговечности. Основные сферы использования включают системы водоснабжения и канализации, тепловые сети, нефтегазовую промышленность и химические производства. Особенно востребованы они при необходимости разветвления трубопроводов под прямым углом с сохранением герметичности соединений.
- Водопроводные сети (разводка магистральных трубопроводов)
- Канализационные системы (организация сложных узлов разветвления)
- Промышленные трубопроводы
- Тепловые пункты (обвязка теплообменного оборудования)
- Пожарные системы (создание разветвленных водопроводов)
Рекомендации по монтажу чугунных крестовин
| Тип соединения | Инструмент | Материалы | Особенности |
|---|---|---|---|
| Раструбное | Монтажные клинья | Уплотнительные кольца | Герметизация цементным замком |
| Фланцевое | Динамометрический ключ | Паронитовые прокладки | Затяжка крест-накрест |
Популярные вопросы о чугунных крестовинах
Как правильно выбрать чугунную крестовину для канализационной системы?
При выборе чугунной крестовины для канализации необходимо учитывать несколько ключевых факторов. Диаметр изделия должен точно соответствовать размеру трубопровода, а тип соединения - быть совместимым с существующей системой. Для внутренней канализации лучше использовать раструбные крестовины СЧ20 с резиновыми уплотнениями. Наружные системы требуют более прочных крестовин ВЧ50 с дополнительной битумной изоляцией. Особое внимание следует уделить углу наклона ответвлений для обеспечения самотека сточных вод.
Можно ли использовать чугунные крестовины для систем отопления?
Чугунные крестовины допустимо применять в системах отопления с определенными ограничениями. Максимальная рабочая температура не должна превышать +150°C для стандартных моделей и +300°C для специальных термостойких исполнений. Важно учитывать линейное расширение чугуна при проектировании компенсационных участков. В системах с высоким давлением (свыше 1.6 МПа) рекомендуется использовать крестовины из высокопрочного чугуна ВЧ50. Обязательна установка опор для предотвращения механических напряжений в узлах соединения.
Какой срок службы чугунных крестовин в агрессивных средах?
Срок службы чугунных крестовин в агрессивных средах зависит от концентрации химических веществ и температуры. В слабоагрессивных средах (pH 5-9) крестовины из ВЧ50 служат 15-20 лет без дополнительной защиты. Для кислотных сред (pH <5) необходимо применять крестовины с эпоксидным покрытием, уменьшающим срок службы до 7-10 лет. В условиях высокого содержания сероводорода рекомендуется использовать специальные марки чугуна с добавлением никеля. Регулярный осмотр и техническое обслуживание позволяют продлить ресурс изделий на 30-40%.
Как купить Крестовина в Санкт-Петербурге ?
- Позвонить на региональный номер: Санкт-Петербург +7 (812) 213-32-51;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: spb@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 191317, Ленинградская обл., г. Санкт-Петербург, пл. Александра Невского, д. 2, лит. Е, помещ. 45-Н, оф. 1209;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

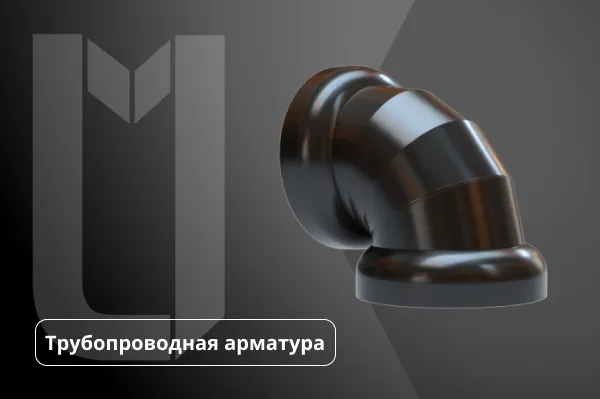

Колено чугунное
