Рукав высокого давления: гибкая артерия гидравлических систем
Рукав высокого давления, часто обозначаемый аббревиатурой РВД, представляет собой гибкий трубопровод, предназначенный для передачи рабочей жидкости под высоким давлением в гидравлических, пневматических и топливных системах машин и механизмов. Данное изделие является критически важным компонентом современного оборудования: от строительных экскаваторов и тракторов до станков с ЧПУ и авиационной техники. Статистика показывает, что отказы рукавов высокого давления составляют до 40% от общего числа неисправностей элементов гидропривода, что делает выбор качественного РВД залогом надежности и производительности.
Основное предназначение РВД заключается в передаче энергии от насоса к гидромоторам и гидроцилиндрам, обеспечивая движение рабочих органов машин. В отличие от жестких трубопроводов, рукав компенсирует вибрации, температурные расширения и допускает значительные изгибы при монтаже. Благодаря сочетанию гибкости и высокой прочности, РВД находят применение в горнодобывающей промышленности, сельском хозяйстве, нефтегазовом секторе и даже в системах пожаротушения, где важна мобильность.
- Гибкость и маневренность (способность передавать давление в условиях постоянных перемещений рабочих органов. Это ключевое преимущество перед жесткими трубами, так как рукав не требует точной подгонки по длине и допускает изгибы в ограниченном пространстве).
- Гашение вибраций (эластичная структура РВД эффективно поглощает пульсации давления и вибрации, возникающие при работе насосов и моторов. Это защищает гидроаппаратуру от преждевременного износа и разрушения резьбовых соединений).
- Устойчивость к внешним воздействиям (современные рукава оснащаются наружным слоем из резины или полимеров, устойчивым к маслу, озону, истиранию и атмосферным воздействиям. Это позволяет использовать РВД в самых суровых условиях, включая районы Крайнего Севера).
- Экономическая эффективность (модульная конструкция позволяет быстро заменять вышедший из строя рукав без необходимости замены всей гидролинии, что значительно сокращает время простоя дорогостоящей техники и снижает затраты на обслуживание).
- Широкий диапазон типоразмеров (промышленностью выпускаются рукава с внутренним диаметром от 5 до 100 мм и более, рассчитанные на давление от десятков до сотен атмосфер, что позволяет подобрать изделие для любой гидравлической задачи).
Выбор подходящего рукава высокого давления требует внимательного анализа условий эксплуатации: температуры, рабочего давления, типа перекачиваемой жидкости и радиуса изгиба. Только при комплексном учете этих факторов можно обеспечить долговечную и безаварийную работу гидросистемы.
Конструкция и устройство РВД: от внутреннего слоя до наружной оплетки
Современный рукав высокого давления представляет собой сложную многослойную конструкцию, каждый элемент которой выполняет строго определенную функцию. Эта композитная структура разработана таким образом, чтобы выдерживать экстремальные нагрузки, сохраняя при этом гибкость и герметичность. Типовая конструкция РВД включает в себя внутренний герметизирующий слой, один или несколько силовых армирующих слоев, промежуточные слои и наружную защитную оболочку.
Внутренний слой изготавливается из маслостойкой и химически стойкой резины или термопластичного полиуретана методом экструзии. Этот слой непосредственно контактирует с рабочей жидкостью и должен гарантировать полную герметичность. Армирующий каркас, как правило, состоит из одной или нескольких оплеток из высокопрочной стальной латунированной проволоки, навитой под определенным углом. Оплетка воспринимает основную нагрузку от внутреннего давления, именно она определяет максимальное рабочее давление рукава. Между армирующими слоями могут располагаться промежуточные резиновые прослойки, которые связывают конструкцию в единое целое и компенсируют напряжения при изгибе.
- Внутренний слой (камера) (изготавливается из синтетического каучука (NBR, CR, EPDM) или полимеров, таких как полиуретан. Он должен быть гладким для минимизации гидравлического сопротивления и химически стойким к воздействию масел, топлива и гидравлических жидкостей).
- Армирующий слой (силовой каркас) (представляет собой одну или две оплетки из стальной проволоки, реже — из синтетического корда. Для повышения прочности связи резины с проволокой используется латунированное покрытие, которое увеличивает адгезию до 7,5 кгс против 3,3 кгс у необработанной проволоки).
- Наружный защитный слой (оболочка) (выполняется из резины CR или полимеров, устойчивых к озону, атмосферным осадкам, истиранию и механическим повреждениям. На этом слое наносится маркировка с данными о производителе, давлении и дате изготовления).
- Концевая арматура (фитинги) (включает ниппель, муфту обжимную и накидную гайку. Соединение рукава с фитингом производится методом неразъемного обжатия, что обеспечивает герметичность и исключает выскальзывание рукава при давлении до 80 кгс/см² и выше).
Существуют также специализированные модификации, например, рукава с термостойкой оболочкой, где между слоями оплетки прокладываются материалы с низкой теплопроводностью, такие как асбест, для работы в условиях высоких температур. Такое конструктивное разнообразие позволяет адаптировать РВД под любые, даже самые экстремальные, условия эксплуатации.
Ключевые технические характеристики и их значение
При выборе рукава высокого давления для конкретной гидросистемы необходимо опираться на строго определенный набор технических параметров, регламентируемых ГОСТ 6286-2017. Основополагающими характеристиками являются внутренний диаметр, рабочее давление и радиус изгиба. Важно понимать, что между этими параметрами существует обратно пропорциональная зависимость: чем больше внутренний диаметр рукава, тем ниже максимальное рабочее давление при прочих равных условиях. Это обусловлено законами гидравлики и механикой материалов.
Рабочее давление РВД — это наибольшее давление, при котором гарантируется его длительная и безопасная работа. Нарушение этого ограничения может привести к разрушению армирующих слоев и выбросу жидкости под давлением, что представляет серьезную опасность. В характеристиках также выделяют испытательное давление (обычно в 1,25–1,5 раза выше рабочего) и давление разрушения, которое может превышать рабочее в 2–3 раза. Для подбора рукава по мощности гидропривода может быть полезна формула для расчета силы, создаваемой гидроцилиндром: F = P ⋅ S, где F — сила (Н), P — давление в системе (Па), S — площадь поршня (м²).
Ниже в таблице представлены типовые соотношения рабочего давления и диаметра для рукавов, изготовленных по ГОСТ 6286-2017, на основе данных о рукавах с одной оплеткой. Эти значения важны для предварительного выбора типоразмера изделия.
Соотношение рабочего давления и внутреннего диаметра для РВД (ГОСТ 6286-2017)
| Внутренний диаметр, мм | Рабочее давление, МПа (кгс/см²) | Испытательное давление, МПа (кгс/см²) |
|---|---|---|
| 8,0 | 17,5 (175) | 30,0 (300) |
| 10,0 | 16,0 (160) | 28,0 (280) |
| 16,0 | 10,5 (105) | 20,0 (200) |
| 25,0 | 7,0 (70) | — |
| 50,0 | 2,6 (26) | — |
Правила эксплуатации, хранения и безопасности
Рукав высокого давления является расходным материалом, срок службы которого ограничен не только интенсивностью эксплуатации, но и условиями хранения. Согласно рекомендациям производителей и требованиям безопасности, максимальный срок службы РВД не должен превышать шести лет, включая срок хранения не более двух лет. При этом критически важно вести учет по дате изготовления, которая указывается на маркировке каждого изделия. Гидравлические рукава, хранившиеся более 5 лет, перед установкой должны проходить испытания на импульсное давление и холодный изгиб, а при хранении свыше 8 лет подлежат обязательной утилизации.
Особое внимание следует уделять условиям хранения, так как резиновые компоненты чувствительны к действию озона, прямых солнечных лучей и высоких температур. Помещение для хранения должно быть прохладным (температура не выше 25 °С), сухим и защищенным от источников ультрафиолета. Рукава должны храниться в расправленном виде на расстоянии не менее 1 метра от теплоизлучающих приборов. Категорически запрещается хранить РВД под давлением, а также допускать попадание на них масел, растворителей или кислот, разрушающих резину.
- Запрет на ремонт (ремонт рукавов высокого давления не допускается. При обнаружении повреждений наружного слоя, утечек или деформаций изделие подлежит немедленной замене).
- Периодическая проверка (осмотр состояния РВД необходимо проводить не реже одного раза в год. В ходе осмотра проверяется герметичность соединений, отсутствие трещин, потертостей и вздутий).
- Естественное старение (даже при правильной эксплуатации рукава подвержены старению резины, что ограничивает их общий срок службы. Это связано с неизбежными химическими процессами в материале).
- Меры предосторожности (замена РВД должна производиться только на оригинальные или сертифицированные аналоги. Вытекающая под высоким давлением жидкость может стать причиной травм и пожара, поэтому все работы проводятся при отключенном оборудовании).
Соблюдение этих простых правил позволяет предотвратить до 80% аварийных остановок оборудования, связанных с отказом РВД. Важно также следить за соответствием радиуса изгиба рукава указанному в паспорте минимуму, так как изгибы меньшего радиуса существенно сокращают срок службы армирующих слоев.
Нормативная база: ГОСТы и стандарты качества
Вся продукция категории «рукав высокого давления», реализуемая на территории России, должна соответствовать требованиям национальных стандартов. Основополагающим документом является ГОСТ 6286-2017 «Рукава резиновые высокого давления с металлическими оплетками без концевой арматуры». Этот стандарт устанавливает классификацию рукавов по группам (А, Б, В, Г, Z и др.), типам, технические требования к размерам, методам испытаний, правилам приемки, маркировке, упаковке и условиям транспортирования.
Кроме того, производители могут руководствоваться международными стандартами, такими как ISO 1436, ISO 2230 и ISO 8331, которые определяют условия хранения и методы контроля старения. Наличие сертификата соответствия и паспорта качества на каждую партию РВД является обязательным условием для поставок в промышленных масштабах. В паспорте указываются результаты испытаний на разрывное давление, герметичность и соответствие заявленному рабочему давлению.
Ниже представлены основные требования, предъявляемые к маркировке и гарантийным срокам хранения согласно ГОСТ 6286-2017.
Основные требования к маркировке и хранению РВД по ГОСТ 6286-2017
| Требование | Содержание |
|---|---|
| Состав маркировки | Наименование или товарный знак изготовителя; условное обозначение рукава; дата изготовления (месяц/квартал и год); штамп технического контроля. |
| Гарантийный срок хранения | Для классов Б, В, Г, П — 18 месяцев (умеренный климат); для тропического — 12 месяцев. Для продукции Минобороны (класс Б) — до 48 месяцев. |
| Правила хранения | В расправленном виде при t ≤ 25 °C, на расстоянии ≥ 1 м от нагревателей. Защита от озона, масел и УФ-лучей. Не допускается хранение под давлением. |
При заказе РВД важно указывать полное условное обозначение, например: «Рукав Z - 1 - 12,5 - 14 ГОСТ 6286-2017», где «Z» — группа, «1» — тип, «12,5» — внутренний диаметр, «14» — рабочее давление в МПа. Дополнительно могут указываться климатические исполнения: У (умеренный), Т (тропический), ХЛ (холодный).
Часто задаваемые вопросы о рукавах высокого давления
Маркировка содержит условное обозначение по ГОСТ, включающее группу рукава, тип, внутренний диаметр и рабочее давление. Также обязательно указывается дата изготовления, которая критически важна для определения остаточного ресурса. Например, маркировка «Рукав Б-1-16-10,5 ГОСТ 6286-2017» означает рукав группы Б, первого типа, диаметром 16 мм, на давление 10,5 МПа.
Согласно технике безопасности, срок службы РВД не должен превышать шести лет, включая хранение. При этом гарантийный срок хранения регламентируется ГОСТом и составляет от 12 до 48 месяцев в зависимости от класса изделия. После истечения шести лет рукав подлежит утилизации, даже если он не использовался.
Рукава с оплеткой изготавливаются путем переплетения нескольких слоев проволоки, что обеспечивает гибкость и сопротивление давлению до 105 МПа. Рукава с навивкой имеют спиральное армирование и рассчитаны на более высокие давления (свыше 200 МПа), но они менее гибкие. Выбор типа зависит от конкретных условий эксплуатации и требуемой маневренности.
Ремонт рукавов высокого давления, включая сварку или заклейку порывов, категорически запрещен. Армирующий каркас при повреждении теряет свою целостность, и восстановить его прочность в полевых условиях невозможно. Единственным правильным решением является замена поврежденного РВД на новый.
Тип резьбы на фитингах (например, метрическая М16х1.5 или М18х1.5) определяется стандартом присоединения в гидравлической системе. Использование переходников (например, А-ПР-1-М) позволяет соединить РВД с различными узлами, но их применение должно быть обоснованным, так как каждый дополнительный стык — потенциальное место утечки.
Хранение при отрицательных температурах (до -25°C) допускается только в расправленном виде. Перед монтажом рукав должен быть акклиматизирован при комнатной температуре, так как на морозе резина теряет эластичность, и сгибание может привести к трещинам. Также необходимо защищать рукава от озона, выделяемого электродвигателями.
Источники
- Docs.cntd.ru - официальные тексты ГОСТ 6286-2017
- Matweb.com - свойства материалов
- Steel-grades.ru - расшифровка марок стали для арматуры
- Azom.com - международный справочник материалов
- Gates.com - рекомендации по эксплуатации рукавов
- Metallicheckiy-portal.ru - техническая информация по РВД
Примечание: Текст подготовлен с использованием технологий искусственного интеллекта на основе проверенных источников и нормативной документации, актуальной на 2026 год. Все данные перепроверены на соответствие официальным публикациям.
Как купить Рукав высокого давления в Санкт-Петербурге ?
- Позвонить на региональный номер: Санкт-Петербург +7 (812) 213-32-51;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: spb@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 191317, Ленинградская обл., г. Санкт-Петербург, пл. Александра Невского, д. 2, лит. Е, помещ. 45-Н, оф. 1209;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

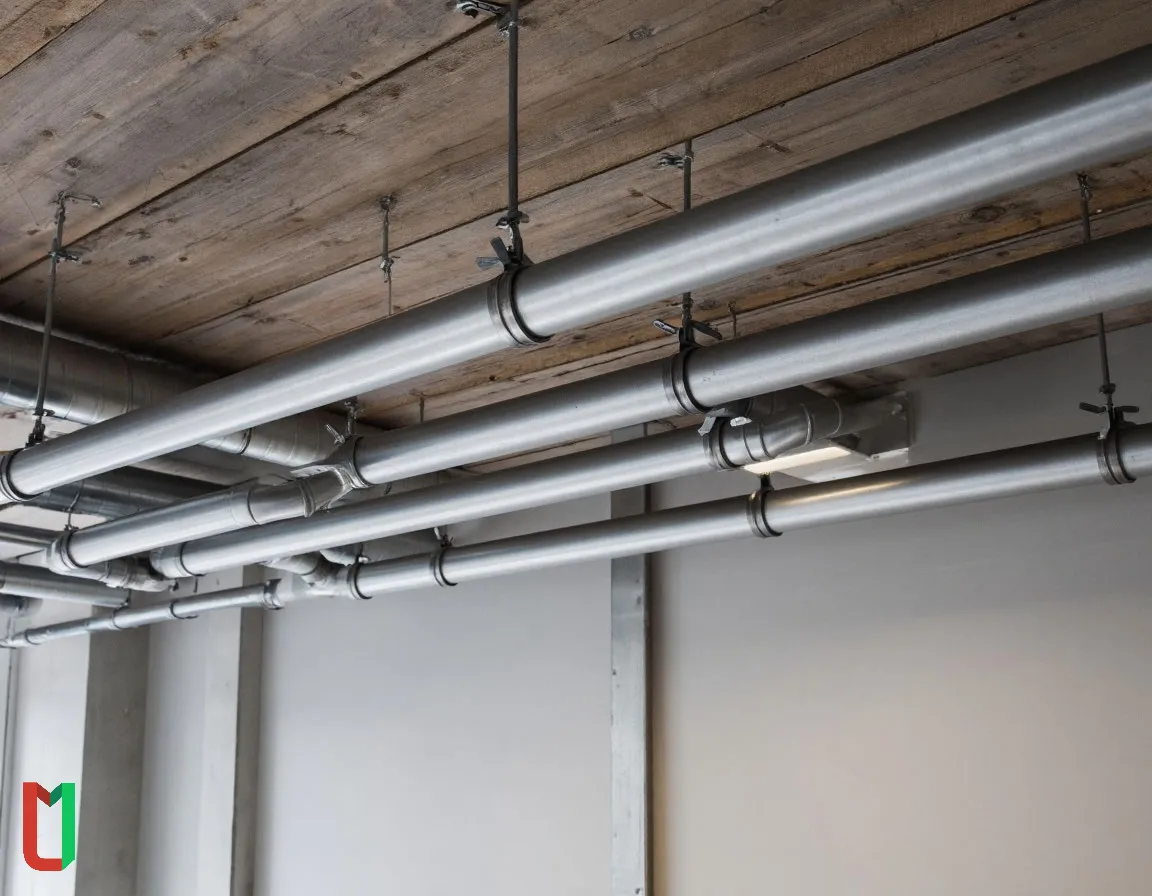

Хомуты трубопроводные

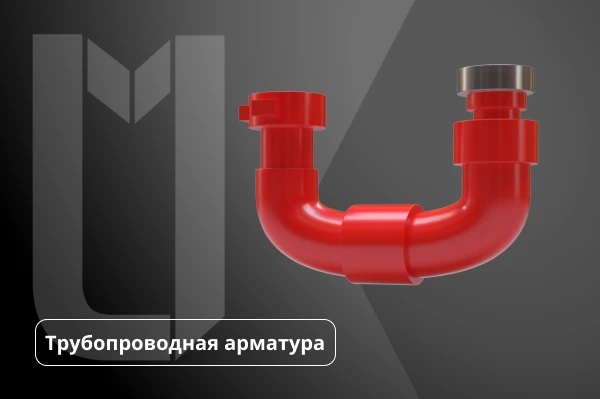

Колено шарнирное
