Стальная задвижка представляет собой вид запорной трубопроводной арматуры, в которой запирающий элемент (в форме клина, диска или шибера) перемещается перпендикулярно оси потока рабочей среды. Данное устройство предназначено для полного перекрытия или открытия прохода в трубопроводе, при этом оно не может использоваться в качестве регулирующего органа, поскольку промежуточные положения клина крайне нежелательны из-за риска повреждения уплотнительных поверхностей и интенсивного износа. Основное отличие стальной задвижки от чугунной заключается в способности работать при более высоких давлениях и температурах, что обусловлено прочностными характеристиками стали, из которой изготавливаются корпус и крышка устройства.

Оставить заявку

Принцип действия стальной задвижки основан на перемещении запорного элемента (клина) с помощью вращающегося шпинделя, который преобразует вращательное движение в поступательное. При полном открытии задвижки клин полностью выходит из потока среды, что обеспечивает минимальное гидравлическое сопротивление и практически неограниченную пропускную способность. В закрытом положении клин плотно прилегает к уплотнительным поверхностям седел, обеспечивая надежную герметичность перекрытия, что подтверждается гидравлическими испытаниями в соответствии с требованиями ГОСТ 9544-2015. Благодаря простоте конструкции, надежности и относительно невысокой стоимости, стальные задвижки получили широчайшее распространение на объектах жилищно-коммунального хозяйства, в системах теплоснабжения, на магистральных нефте- и газопроводах, а также на предприятиях химической и нефтехимической промышленности.

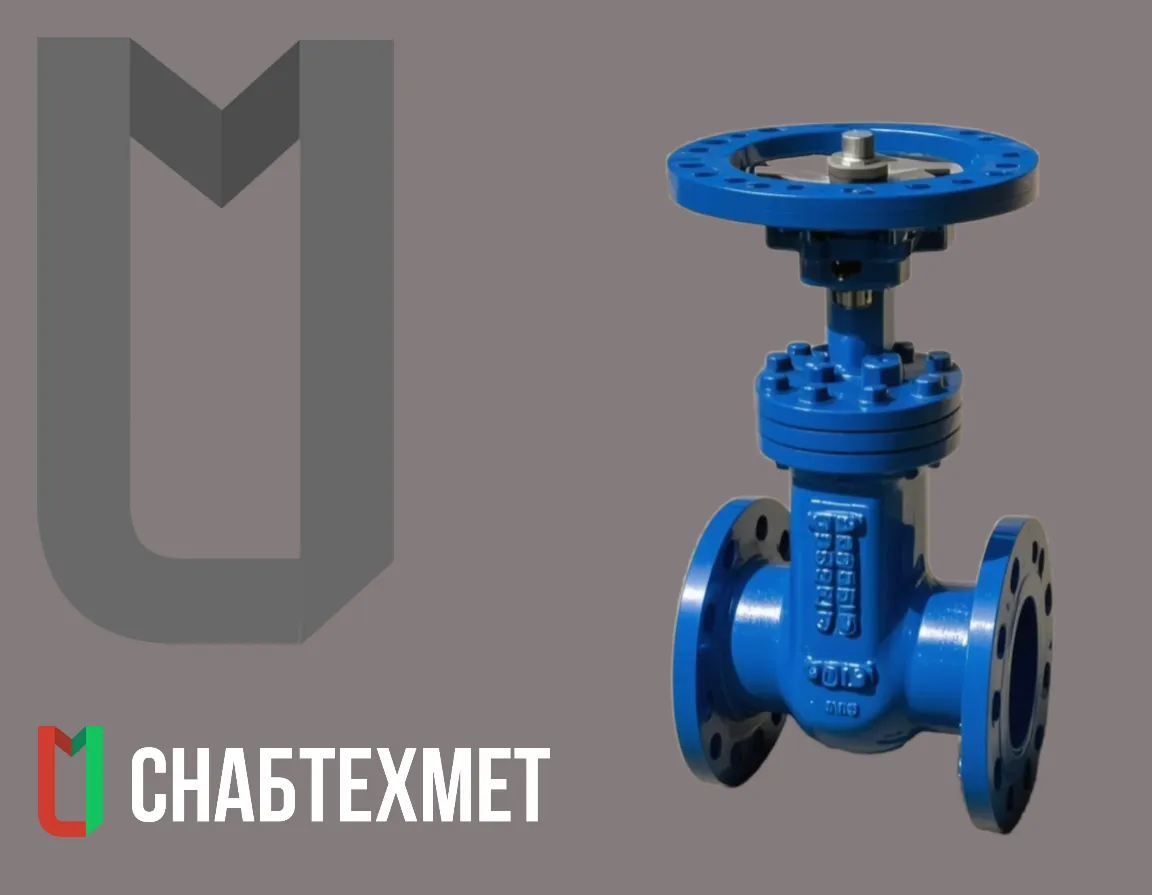

Конструктивное исполнение стальных задвижек определяется типом запорного элемента, способом управления и присоединения к трубопроводу. По типу запорного элемента различают клиновые, параллельные (шиберные) и шланговые задвижки, причем наибольшее распространение получили клиновые конструкции, обеспечивающие высокую герметичность перекрытия. По способу управления задвижки подразделяются на ручные (с маховиком), с электроприводом, с пневматическим или гидравлическим приводом, а также с дистанционным управлением, что позволяет выбирать оптимальный вариант в зависимости от условий эксплуатации и необходимости автоматизации процессов.

Особое внимание следует уделить классификации задвижек по типу шпинделя: с выдвижным и невыдвижным шпинделем. Задвижки с выдвижным шпинделем, характеризуются тем, что резьбовая часть шпинделя находится вне корпуса, что позволяет визуально контролировать степень открытия и облегчает обслуживание. Такие задвижки используются преимущественно в ответственных трубопроводах, где необходим постоянный контроль положения запорного органа. Задвижки с невыдвижным шпинделем имеют меньшую строительную высоту и применяются в условиях ограниченного пространства, однако требуют более внимательного обслуживания, так как резьба находится внутри корпуса и подвержена воздействию рабочей среды.

По способу присоединения к трубопроводу задвижки могут быть фланцевыми (с фланцами по ГОСТ 12815-80), под приварку (с патрубками для сварки) и муфтовыми (с резьбовыми соединениями). Фланцевый способ присоединения является наиболее распространенным, поскольку обеспечивает удобство монтажа и демонтажа без разрезания трубопровода, что особенно важно при проведении ремонтных работ. Задвижки под приварку используются преимущественно на магистральных трубопроводах высокого давления, где требуется повышенная надежность соединения и отсутствие потенциальных мест утечек.

При расчете усилия, необходимого для управления задвижкой, используется зависимость крутящего момента M на шпинделе от усилия Q на клине и коэффициента трения f в резьбовой паре:

M = Q ⋅ (dср/2) ⋅ tg(α + φ)

где dср — средний диаметр резьбы шпинделя, α — угол подъема резьбы, φ — угол трения в резьбе. Для задвижек с ручным управлением данный параметр определяет величину физического усилия, которое необходимо приложить к маховику для полного открытия или закрытия, что особенно важно для больших диаметров (Ду 200 и выше), где применение электропривода становится обязательным.

Производство и эксплуатация стальных задвижек регламентируются обширной нормативно-технической документацией, которая обеспечивает единые требования к конструкции, материалам, методам испытаний и приемке. Основополагающим документом для промышленной трубопроводной арматуры является ГОСТ 9698-86, который распространяется на задвижки с условным давлением Ру от 0,16 до 25 МПа (от 1,6 до 250 кгс/см²) при температуре рабочей среды до 565 °C с условными проходами от 15 до 2000 мм. Данный стандарт устанавливает основные параметры, типы присоединения и требования к массе изделий, что позволяет производителям и потребителям унифицировать продукцию.

Для специализированных областей применения разработаны отдельные нормативные документы: ГОСТ 28308-89 для запорных задвижек тепловых электростанций, которые должны работать при давлении до 400 кгс/см² и температуре до 550 °C, в зависимости от марки используемой стали. Этот стандарт предусматривает четыре типа задвижек: с выдвижным шпинделем и жестким клином, с выдвижным шпинделем и упругим клином, с выдвижным шпинделем и разъемным клином, а также с невыдвижным шпинделем и жестким клином, что позволяет выбрать конструкцию для самых сложных условий эксплуатации.

Качество герметичности задвижек определяется по ГОСТ 9544-2015, который классифицирует арматуру по классам герметичности (А, В, С, D) в зависимости от допустимой величины утечки рабочей среды. Для стальных клиновых задвижек, как правило, требуется класс герметичности А, что соответствует нулевой утечке при гидравлических испытаниях. Климатическое исполнение задвижек регламентируется ГОСТ 15150-69, который определяет условия эксплуатации в различных климатических зонах (У1, УХЛ1, Т1 и др.). Все эти нормативные требования в совокупности гарантируют высокое качество и надежность стальных задвижек, соответствие их эксплуатационных характеристик заявленным параметрам и безопасность при использовании в ответственных трубопроводных системах.

Стальные задвижки являются неотъемлемым элементом современных трубопроводных систем в самых различных отраслях промышленности. Основные области их применения включают:

• Нефтегазовая промышленность (здесь стальные задвижки используются для управления потоками нефти, газа и нефтепродуктов на всех этапах — от добычи и транспортировки до переработки и хранения, причем они должны выдерживать высокое давление и агрессивные среды, что обеспечивается применением специальных марок стали и уплотнительных материалов).
• Теплоэнергетика и электроэнергетика (в данной отрасли задвижки устанавливаются на паропроводах, водяных трактах, системах охлаждения и других высокотемпературных участках тепловых электростанций, при этом особые требования предъявляются к материалам, способным выдерживать температуру до 550 °C и давление до 40 МПа, как это регламентируется ГОСТ 28308-89).
• Жилищно-коммунальное хозяйство (в городских инженерных системах задвижки применяются для управления подачей воды и тепла в жилые дома и общественные здания, они используются в тепловых узлах, водомерных узлах и на вводах в многоквартирные дома, обеспечивая надежное отключение участков при авариях и плановых ремонтах).
• Химическая и нефтехимическая промышленность (в производствах с агрессивными средами задвижки изготавливаются из легированных и нержавеющих сталей (например, 12Х18Н10Т), а уплотнительные поверхности покрываются стеллитом или другими износостойкими материалами для защиты от химического и механического воздействия).
• Водоснабжение и канализация (на магистральных водоводах и насосных станциях стальные задвижки используются в качестве запорной арматуры на трубопроводах диаметром до 2000 мм, где требуется надежное перекрытие потока и минимальное гидравлическое сопротивление при полном открытии).

Правильный выбор стальной задвижки для конкретного трубопровода требует понимания системы условных обозначений (маркировки) и ключевых параметров, определяющих ее пригодность для данных условий эксплуатации. Основные элементы маркировки позволяют получить исчерпывающую информацию о типе, материале, типе привода и конструктивных особенностях задвижки.

Типовая система маркировки для стальных клиновых задвижек, принятая в отечественной промышленности, имеет следующий формат: XXс(лс)YZZнж Ду_Ру. Первая цифра (например, 30) указывает на тип арматуры — задвижка. Буквы «с» или «лс» обозначают материал корпуса: «с» — сталь углеродистая (например, 25Л), «лс» — сталь легированная. Далее следует цифра, обозначающая тип привода: например, 5 — ручной с коническим редуктором, 9 — электрический привод. Затем идет номер модели (внутренний индекс конструкции), а буквы «нж» указывают на то, что уплотнительные поверхности клина и седла выполнены из нержавеющей стали. В конце указываются условный проход Ду в миллиметрах и условное давление Ру в кгс/см² (например, Ду80 Ру16 означает диаметр 80 мм и давление 1,6 МПа).

При выборе задвижки необходимо учитывать следующие ключевые параметры: условный проход (Ду) и условное давление (Ру) — основные размерные и прочностные характеристики, определяющие совместимость с трубопроводом; температурный диапазон рабочей среды, который для углеродистых сталей ограничен +425 °C, а для легированных может достигать +560 °C; тип рабочей среды (вода, пар, газ, нефтепродукты, агрессивные жидкости) и ее агрессивность по отношению к материалам корпуса и уплотнительных поверхностей; тип управления (ручное, электрическое, дистанционное) и способ присоединения (фланцевое, под приварку). Учет всех перечисленных факторов позволяет выбрать задвижку, которая обеспечит надежную и долговечную работу в течение всего заявленного срока службы, составляющего не менее 10 лет для большинства типовых изделий.
